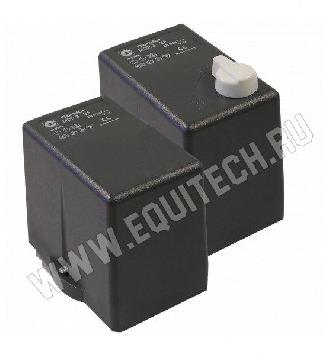

Реле давления MDR 3
По запросу
*свяжитесь с нами, для уточнения цены

Реле давления MDR 3 для насоса и компрессора.



Реле давления CONDOR MDR, в обиходе также часто называемые прессостатами, используются в «классической» схеме управления поршневыми компрессорами - в этом случае они выступают в качестве силового устройства, напрямую     замыкая и   размыкая    цепь питания приводного электродвигателя в зависимости от рабочего давления, подаваемого на механическую часть прессостата.

Также, реле давления CONDOR MDR могут использоваться и в качестве управляющего устройства, когда они замыкают или размыкают цепь управления, что, в свою очередь, вызывает срабатывание устройств запуска электродвигателя.

Технические характеристики

Расчетное напряжение изоляции
UI
690 В
Коммутационная способность двигателя (UL 508, CSA 22.2)
Ue = 120 В (1-фазный переменный ток)
2 л.с.
Коммутационная способность двигателя (UL 508, CSA 22.2)
Ue = 240 В (1-фазный переменный ток)
5 л.с.
Коммутационная способность двигателя (AC 3)
Ue = 230 В (1-фазный переменный ток)
5,5 кВт
Коммутационная способность двигателя (AC 3)
Ue = 230 В (3-фазный переменный ток)
5,5 кВт
Коммутационная способность двигателя (UL 508, CSA 22.2)
Ue = 240 В (3-фазный переменный ток)
7,5 л.с
Коммутационная способность двигателя (AC 3)
Ue = 400 В (3-фазный переменный ток)
7,5 / 11* кВт
Коммутационная способность двигателя (UL 508, CSA 22.2)
Ue = 480 В (3-фазный переменный ток)
15 л.с
Коммутационная способность двигателя (AC 3)
Ue = 500 В (3-фазный переменный ток)
7,5 / 11* кВт
Коммутационная способность двигателя (UL 508, CSA 22.2)
Ue = 600 В (3-фазный переменный ток)
20 л.с
Коммутационная способность двигателя (AC 3)
Ue = 690 В (3-фазный переменный ток)
7,5 / 15* кВт
Износостойкость контакт-деталей (АС 3)
Количество коммутационных циклов
> 1 x 10*5
Механическая износостойкость
Количество коммутационных циклов
> 1 x 10*6
Максимальная частота электрических коммутационных операций
Количество коммутационных циклов в час
120
Максимальная частота механических коммутационных операций
Количество коммутационных циклов в час
600
Расчетный рабочий ток Ie при 240 В переменного тока 24 А
Давление разрушения стенок аппарата Pz < 16 > 25 бар
> 40 > 60 бар
Допустимая температура рабочей среды
Воздух
-5…+80°С
Допустимая температура рабочей среды
Вода
+80°С
Степень защиты согласно EN 60529 IP 44
Максимальная площадь сечения подсоединяемых проводников 1…тонкопроволочный 1 х / 2 х 4 / 2,5 мм²
Максимальная площадь сечения подсоединяемых проводников 1…
однопроволочный 1 х / 2 х
6 / 4 мм²

Типы
Реле трехполюсное (с размыкающими контактами)

Обозначение

 Кнопка вкл/выкл

Диапазон перепада давления, бар

Фланец

Масса, г

Артикул №

MDR-3 DAA AAAA 045A060 XAA XXX

EA

1,3-6

1/2 дюйма

610

212256

MDR-3 GAA AAAA 090A110 XAA XXX

EA

4-11

1/2 дюйма

610

212263

MDR-3 GBA AAAA 090A110 XAA XXX

EA

4-11

1/4 дюйма

610

212270

MDR-3 GEA AAAA 090A110 XAA XXX

EA

4-11

F4 1/4 дюйма

640

212287

MDR-3 GDA AAAA 090A110 XAA XXX

EA

4-11

F4 1/2 дюйма

640

212294

MDR-3 GFA AAAA 090A110 XAA XXX

EA

4-11

F4 3/8 дюйма

640

212300

MDR-3 HAA AAAA 130A160 XAA XXX

EA

6-16

1/2 дюйма

610

212317

MDR-3 HBA AAAA 130A160 XAA XXX

EA

6-16

1/4 дюйма

610

212324

MDR-3 HEA AAAA 130A160 XAA XXX

EA

6-16

F4 1/4 дюйма

640

212331

MDR-3 HDA AAAA 130A160 XAA XXX

EA

6-16

F4 1/2 дюйма

640

212355

MDR-3 HFA AAAA 130A160 XAA XXX

EA

6-16

F4 3/8 дюйма

640

212355

MDR-3 IAA AAAA 215A250 XAA XXX

EA

7,5-25

1/2 дюйма

610

212362

MDR-3 IDA AAAA 215A250 XAA XXX

EA

7,5-25

F4 1/2 дюйма

640

212379

MDR-3 JAA AAAA 320A350 XAA XXX

EA

12-35

1/2 дюйма

610

229728

MDR-3 JDA AAAA 320A350 XAA XXX

EA

12-35

F4 1/2 дюйма

640

229728

MDR-3 DAA BAAA 045A060 XAA XXX



1,3-6

1/2 дюйма

590

226932

MDR-3 GAA BAAA 090A110 XAA XXX



4-11

1/2 дюйма

590

226949

MDR-3 GBA BAAA 090A110 XAA XXX



4-11

1/4 дюйма

590

226956

MDR-3 GEA BAAA 090A110 XAA XXX



4-11

F4 1/4 дюйма

620

226963

MDR-3 GDA BAAA 090A110 XAA XXX



4-11

F4 1/2 дюйма

620

226970

MDR-3 GFA BAAA 090A110 XAA XXX



4-11

F4 3/8 дюйма

620

226987

MDR-3 HAA BAAA 130A160 XAA XXX



6-16

1/2 дюйма

590

226994

MDR-3 HBA BAAA 130A160 XAA XXX



6-16

1/4 дюйма

590

227007

MDR-3 HEA BAAA 130A160 XAA XXX



6-16

F4 1/4 дюйма

620

227014

MDR-3 HDA BAAA 130A160 XAA XXX



6-16

F4 1/2 дюйма

620

227021

MDR-3 HFA BAAA 130A160 XAA XXX



6-16

F4 3/8 дюйма

620

227038

MDR-3 IAA BAAA 215A250 XAA XXX



7,5-25

1/2 дюйма

590

227052

MDR-3 IDA BAAA 215A250 XAA XXX



7,5-25

F4 1/2 дюйма

620

227052

MDR-3 JAA BAAA 320A350 XAA XXX



12-35

1/2 дюйма

590

229698

MDR-3 JDA AAAA 320A350 XAA XXX



12-35

F4 1/2 дюйма

620

229704
