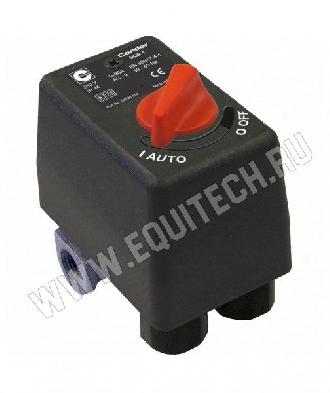

Реле давления CONDOR MDR 1/11, тип код MDR 1/11 GEA AAEA 060A080 XDE XXX, в обиходе также часто называемые прессостатами, используются в «классической» схеме управления поршневыми компрессорами - в этом случае они выступают в качестве силового устройства, напрямую замыкая и размыкая цепь питания приводного электродвигателя в зависимости от рабочего давления, подаваемого на механическую часть прессостата.
Также, реле давления CONDOR MDR могут использоваться и в качестве управляющего устройства, когда они замыкают или размыкают цепь управления, что, в свою очередь, вызывает срабатывание устройств запуска электродвигателя.
Технические характеристики
| Расчетное напряжение изоляции UI |
500 В |
Коммутационная способность двигателя (AC 3)
Ue = 240 В (1 фазный переменный ток) |
4,0 кВт |
Износостойкость контакт-деталей (АС 3)
Количество коммутационных циклов |
> 1 x 10*5 |
Механическая износостойкость
Количество коммутационных циклов |
> 5 x 10*5 |
Максимальная частота электрических коммутационных операций
Количество коммутационных циклов в час |
120 |
Максимальная частота механических коммутационных операций
Количество коммутационных циклов в час |
600 |
| Расчетный рабочий ток Ie при 240 В переменного тока |
20 А |
| Давление разрушения стенок аппарата Pz |
> 35 бар |
Допустимая температура рабочей среды
Воздух |
-5…+80°С |
Допустимая температура рабочей среды
Вода |
+70°С |
| Степень защиты согласно EN 60529 |
IP 44 |
Максимальная площадь сечения подсоединяемых останов 1…
тонкопроволочный 1 х / 2 х |
2,5 / 2,5 мм² |
Максимальная площадь сечения подсоединяемых проводников 1…
однопроволочный 1 х / 2 х |
2,5 / 2,5 мм² |
В комплект входит кабельная арматура с резьбовым соединением PG 11 Z/ZK.
Реле двухполюсное (с размыкающими контактами).
Обозначения
MDR-1 GBA AAEA 060A080 QDE XXX - с кнопкой EA, диапазон перепада давления 2,5 - 11 бар, подсоединение 1/4 дюйма, вес 220 г., арт.: 212133
MDR-1 GEA AAEA 060A080 QDE XXX - с кнопкой EA, диапазон перепада давления 2,5 - 11 бар, подсоединение F4 1/4 дюйма, вес 220 г., арт.: 212140
MDR-1 GFA AAEA 060A080 QDE XXX - с кнопкой EA, диапазон перепада давления 2,5 - 11 бар, подсоединение F4 3/8 дюйма, вес 220 г., арт.: 212157
MDR-1 GBA BAEA 060A080 QDE XXX - диапазон перепада давления 2,5 - 11 бар, подсоединение 1/4 дюйма, вес 220 г., арт.: 216049
MDR-1 GEA BAEA 060A080 QDE XXX - диапазон перепада давления 2,5 - 11 бар, подсоединение F4 1/4 дюйма, вес 220 г., арт.: 216025
MDR-1 GFA BAEA 060A080 QDE XXX - диапазон перепада давления 2,5 - 11 бар, подсоединение F4 3/8 дюйма, вес 220 г., арт.: 216063
Стойкость мембран
| Обеспечивается стойкость мембран к воздействию: |
воздуха, морской воды, минеральных масел, соленой воды, воды (при температуре до 70°С) |
Достойной заменой реле давления CONDOR MDR 1/11 является реле давления LEFOO LF1911;F4 G1/4;E/A;EV WS;PG. В отличие от реле давления CONDOR MDR 1/11, в реле давления LEFOO LF1911 возможна регулировка дельты между давлением включения/выключения.
